当我们使用CAD软件绘制图纸时，很多情况下，在绘制的过程中，我们会使用CAD软件绘制一些元件，但是如何绘制一个锯齿圆盘图呢？但是因为用户以前从来没有画过这种类型的图，所以不能一下子画出来。

这让用户非常恼火。那我们就一起来看看具体的绘制方法吧！

方法步骤

首先打开CAD进入绘图界面；

1.在任意位置画十字中心线，并设置线型和颜色。

2.以中心线的交点为圆心，画一个直径为160，直径为144的圆(这两个圆用于辅助)。

3.输入直线命令(缩写：L)。以中心线的交点为直线的起点，做一条角线(126度)，只要直径长度超过一个直径为160的圆。

4、重直线命令，然后画一条角度线(162度)。

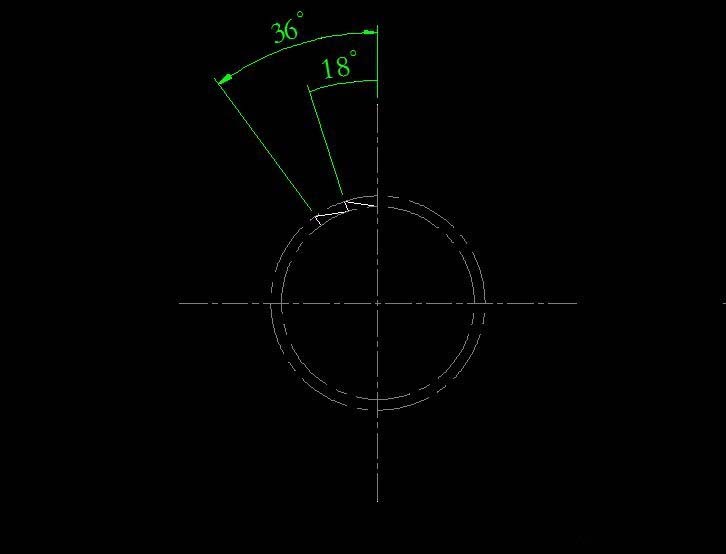

二、画完角度线后，利用直线命令将BCDEF的五个点依次连接起来，效果如图所示；

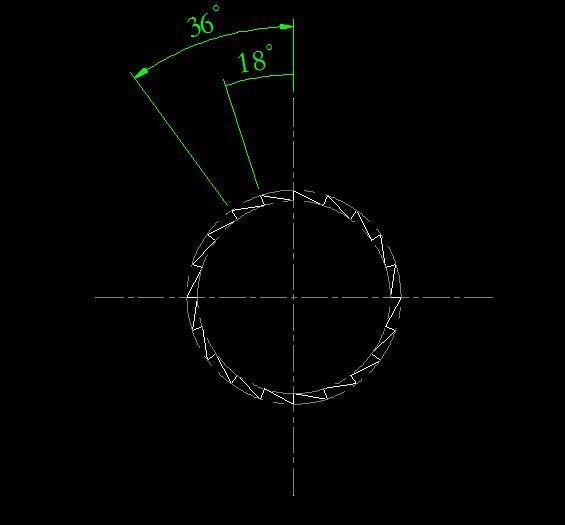

第三，使用display命令(缩写：AR，显示成环形)；

4.主轮廓完成后，开始画里面的图形元素(弧腰孔和圆孔)；

1、使用直线命令，先画两条角度线，一条是126度，另一条是162度。

2.以十字中心线的交点为圆心，画一个直径为100的圆(为圆心)。

3.使用偏置命令(O)偏置一个直径为100的圆的内侧和外侧一次，偏置距离为5。

4.求一条126度的线和一个直径为100的圆的交点为圆心，画一个半径为5的圆。

5.求一条162度的线和一个直径为100的圆的交点为圆心，画一个半径为5的圆。

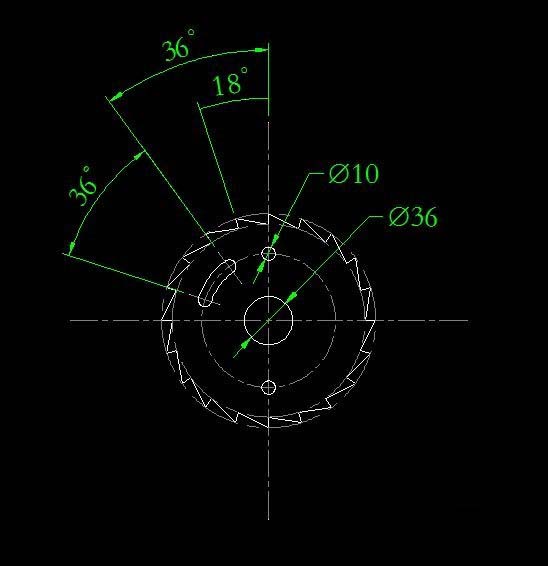

6.修剪半径为5的圆外部分，效果如图。

7.求垂直中心线与一个直径为100的圆的交点为圆心(上面一点，下面一点)，画一个直径为10的圆。

8.以十字中心线的交点为圆心，画一个直径为36的圆。

5.使用镜像命令(缩写：MI)；

1.以左边的弧形孔为镜像对象，十字中心线的垂直线为镜像点。

2.以上部两个弧形腰形孔为镜像，十字中心线的水平线为镜像点。

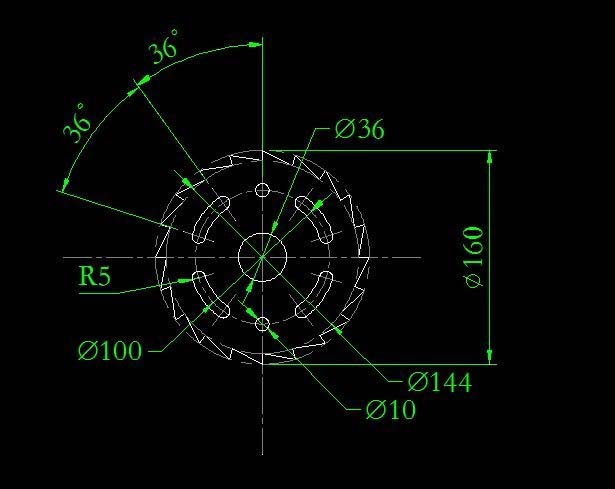

六、镜像完成后，再做最后的整理和标注，效果如图。

以上就是关于用AutoCAD画锯齿盘图纸的方法，有想要了解怎么用AutoCAD画锯齿盘图纸的用户，可以尝试以上的方法操作看看，希望以上的方法可以给大家带来更多的帮助。
