cad中棘轮怎么画?(caxa棘轮怎么画)

AutoCAD是Autodesk公司的专业绘图设计工具。其强大的功能可以帮助用户轻松地进行二维绘图、详图、设计文档和基本的三维设计。在CAD中画棘轮并不难。

简单来说，不是很简单。你需要使用一些CAD绘图技巧来绘图。需要的朋友和边肖一起画！

CAD绘制棘轮操作步骤

1.先输入快捷键c画两个同心圆，半径分别为50和60个单位。因为50和60的半径太大，你可能无法完全缩放。这时可以双击鼠标中键自由缩放，具体效果如图。

2.点击菜单栏中的格式点样式，选择如图所示的点样式，将相对于下方屏幕的大小设置为3%，如图所示。

3.点击菜单栏中的“绘图”“点数”“等分”，将两个圆分别分成18份，最终结果如图所示。

打开“节点”和“中心”两种抓取模式，然后输入快捷键ARC绘制两条圆弧，分别以几个等分的节点和中心为三点相连，最终结果如图所示。

5.选择所有节点并删除，然后选择大圆并删除，然后输入快捷键TR修剪。最终的修剪结果如图所示。

6.然后数组，在菜单栏选择修改数组环形数组，以小圆的圆心为中点，选择刚刚修剪的圆弧，角度为360度，有18个数组。最终结果如图。

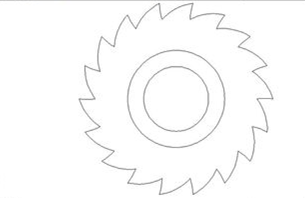

7.输入快捷键C，画两个半径分别为20和30的同心圆，然后选中最外面的圆删除大圆得到棘轮，然后保存。

在CAD中用CAD绘图技巧绘制棘轮是一个复杂的问题。毕竟，棘轮看起来非常复杂。实际上，我们需要几个辅助圆来画棘轮。

以上是边肖分享给大家的在AutoCAD中如何绘制棘轮的具体解决方案。感兴趣的用户可以按照上面的步骤尝试一下。希望以上教程能帮到你，关注系统世界精彩资讯教程。
