CAD软件如何将图形坐标的Z轴归零?当我们遇到CAD图形的高程相同时,如果要统一图形的高程,需要先将图形坐标的Z轴归零。本小编为您整理CAD软件中图形Z轴坐标归零的操作方法。我们来看看吧!
第一步:打开CAD软件,用ctrl A选中所有图形,或者将Z轴坐标为零的图形框起来,单击移动命令按钮。

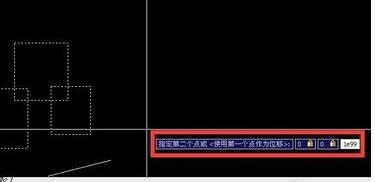

第二步,用鼠标左键在任意位置随机指定一个坐标Z轴基点,在命令行输入0,0,1e99,将所有选中的CAD图形移动到坐标Z轴为正无穷大的位置。
第三步,再次框住同一个CAD图纸,单击移动命令按钮,用鼠标左键在任意位置指定一个基点,在命令行输入0,0,-1e99,这样所选图纸的坐标Z轴将从正无穷远处返回。
这时候CAD图形坐标Z轴归零的操作就完成了!
以上是CAD图形Z轴坐标归零的方法。是不是很简单?想了解CAD图形Z轴坐标置零方法的用户可以尝试以上方法,希望以上方法能给大家带来更多的帮助。
