我们在使用CAD软件绘制图纸时，有时候，要在图纸中填充一些图形，这样更方便我们看图。

但是填充时的乱码有什么问题？如何解决CAD软件中填充图案的问题？今天给大家简单介绍一下。

如何解决CAD填充图案乱码的问题；

第一步：下图的CAD填充图案是一样的，但是白色填充图案是乱码。红色显示的填充图案是正确的。

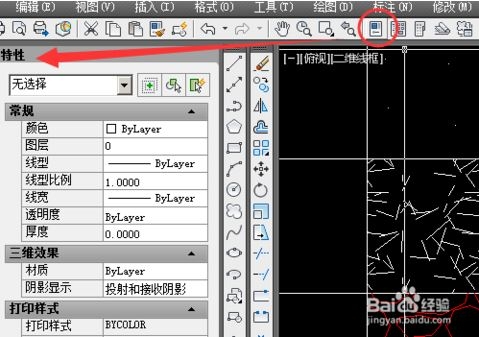

第二步：解决CAD填充图案乱码的问题，要改变它，我们先打开特征工具窗口，点击菜单栏上的特征按钮，调出特征。

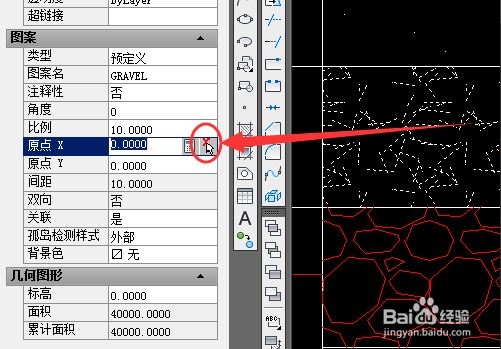

第三步：我们选择乱码的CAD图案进行填充，点击原点后面的数值，然后点击箭头按钮重置原点。

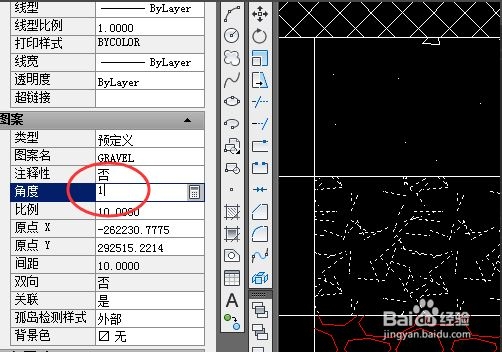

第四步：CAD填充图案乱码。在图形中设置一个新的原点，点击左键，我们可以任意角度改变CAD填充图案的角度。

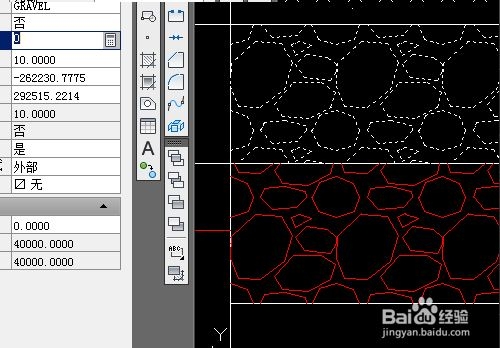

第五步：改变角度后，我们会发现图案填充又变回了我们需要的样子。CAD填充图案乱码的问题已经解决，现在可以把角度改回来了。

以上是边肖给大家分享的关于CAD填充的图案变乱码的解决技巧。感兴趣的用户可以按照上面的步骤，试一试。希望以上教程能帮到你，关注系统精彩资讯教程。
