ChemDraw怎么绘制透视图形，ChemDraw软件是目前国内外最流行、最流行的化学绘图软件。 ChemDraw作为专业的化学绘图软件工具，可以绘制非常复杂、抽象的物质结构图形，因此在化学和药理学领域得到广泛应用。下面小编以绘制Haworth D-葡萄糖结构透视图为例进行说明（参考ChemDraw中文官网）。我将为大家带来如何用ChemDraw绘制透视图形的详细教程。
ChemDraw怎么绘制透视图形
1.绘制实例：之前执行以下操作
(1) 从“文件”菜单中选择“新建文档”。
(2) 从“文件”菜单中选择“另存为”，将出现存储对话框。
(3) 在对话框的文件名框中输入tul5.cdx。
(4) 选择存储格式并将文件存储在其中。
(5) 单击“确定”按钮。
2. 以下举例指导操作步骤：
1. 构建并定位环己烷环
(1) 在工具选项板上选择环己烷环工具。
(2) 单击文件窗口中的，创建环。
(3) 按Ctrl+Alt+Tab键，自动选择最后绘制的结构图，如左图。

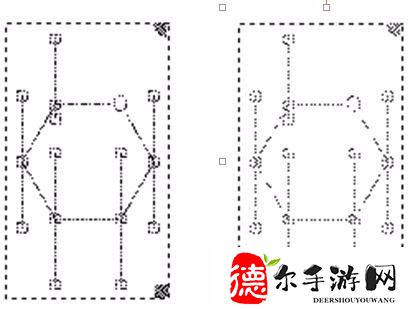

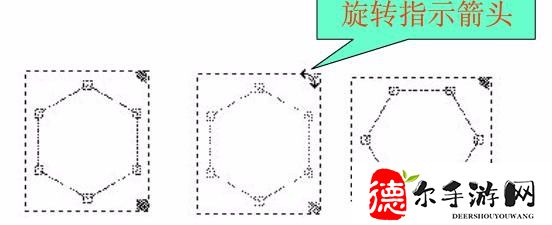

(4) 选择框的右上角出现一个弯曲的双箭头光标（称为旋转手柄），表示选择工具正在以旋转模式操作。
(5) 按下旋转手柄，向右下方旋转30 度（查看消息区域）。
(6) 单击虚拟框外部，使虚拟框消失。
[注意] 虽然固定角度命令打开，但角度不受限制。该命令仅在创建期间有效。

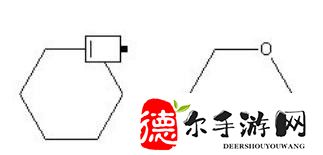

2. 将氧原子定位在环上
(1) 将其定位在环己烷环右上角的原子点处。
(2) 按快捷键O。
3.添加垂直键

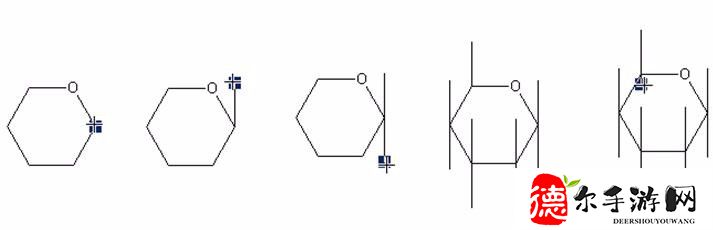

(1) C1在氧气下的定位，见左图。
(2) 向上按形成向上键，见图中左二。
(3) 再次定位C1，向下按形成向下键，如图所示。
(4) 重复上述操作，在图2右二箭头处创建上下垂直按键，见右图。
【注】在C5处进行Alt+按下操作，从C3键端到C5中间停止。当使用快捷键代替固定长度命令时，无需关闭固定长度命令。
4、将结构图形转换为沿Z轴的透视图形
(1) 选择工具选项板上的套索工具。

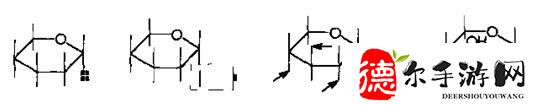

(2)按右下角调节手柄处的Alt键，如左图所示。
(3) 向上按压，直至结构收缩50%，如右图所示。
5. 创建OH 原子标签
(1) 选择单键工具，定位结构右侧的下键端原子，如左图所示。
(2) 双击创建图中左数第二个原子标签框。
(3) 输入OH。
（4）点击图右侧第二个箭头，OH原子标记重复出现，如图右一所示。
6. 建立CH2OH标志
(1) 三击C5 上键创建OH。
(2) 按回车键创建原子标记框，如下图左侧所示。
(3) 在OH前输入CH2标记，如下图右侧所示。
[注意] Enter 快捷键打开的原子标记框仅影响最后标记的原子，且此定义无法更改。
7.改变正面按键的形状
(1) 选择工具面板上的粗体键。
（2）点击底部按键中心，将其变为粗体按键，如下图左侧所示。
(3) 在工具面板上选择黑体楔形键，单击下部两侧键的中心。此时，两个单键就变成了两个黑体楔形键，如下图右侧所示。
【注意】如果两个楔形键的方向错误，只需在中心再次单击即可。
8. 最后的工作
(1) 用阴影框框住图形。
(2) 从文件菜单中选择保存命令。
(3) 从“文件”菜单中选择“关闭”命令。
ChemDraw怎么绘制透视图形，以上就是本文为您收集整理的ChemDraw怎么绘制透视图形最新内容，希望能帮到您！更多相关内容欢迎关注。
